Projektová a technická dokumentace

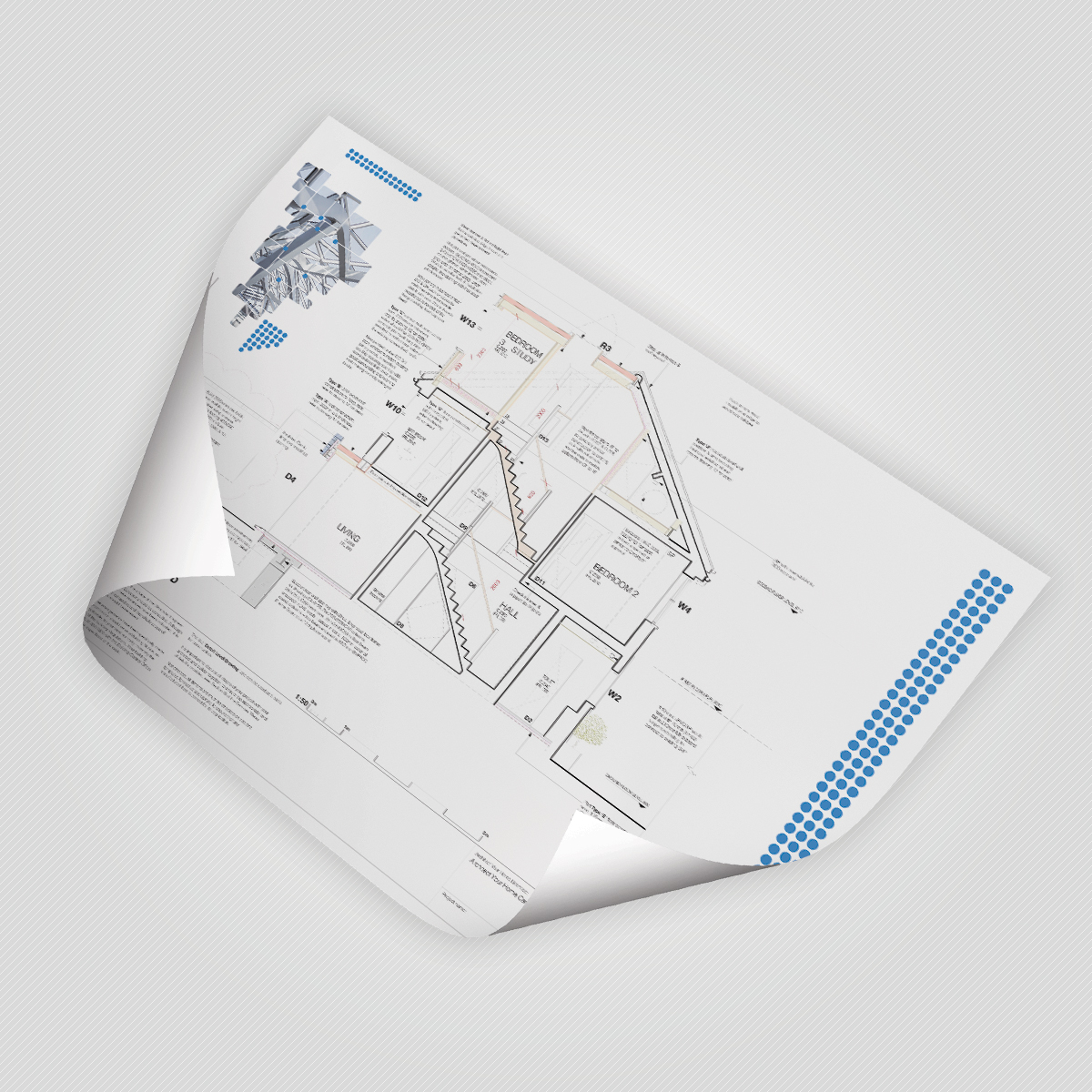

Projektová dokumentace je soubor dvojrozměrných schémat a výkresů doplněných textovou částí sloužící jako popis stavby, stroje nebo jiného hmotného objektu pro výrobní a stavební proces. Obvykle jsou výkresy kresleny nebo tištěny na papír, ale mohou také být zhotoveny ve formě digitálního souboru. Výkresy a plány jsou především využívány v architektuře, stavebnictví, průmyslu, inženýrství a plánování.

Standardní šíře rolí, na které tiskneme technické výkresy jsou následující: 297 mm, 420 mm, 594 mm a 841 mm. Pokud tedy bude jedna strana Vašeho výkresu rovna některému z rozměrů, není potřeba následně provádět ořez na přesný formát.

Výkresy skládáme vždy po 210 mm na první sklad (šířka A4). Proto doporučujeme, aby rozměr, přes který se skládá, byl dělitelný 210 mm. Například u výkresu o formátu 297 x 1080 by byl zůstatek 30 mm, a tak doporučujeme opravdu pečlivě volit základní formát výkresu.

Při zadání kompletního projektu Vám celé dílo zkompletujeme do desek. Obvykle se kompletují výkresy do papírových map, které jsou rozdělené podle zaměření (Například: elektroinstalace, rozvody vody, plynu atp.) Tyto desky se pak dávají do spisových desek s tkaničkami.

Jak papírové mapy, tak i desky je vhodné opatřit popiskem jak z titulní strany, tak z vnitřní strany, kde se uvádí seznam výkresů, technických zpráv a dalších příloh.
